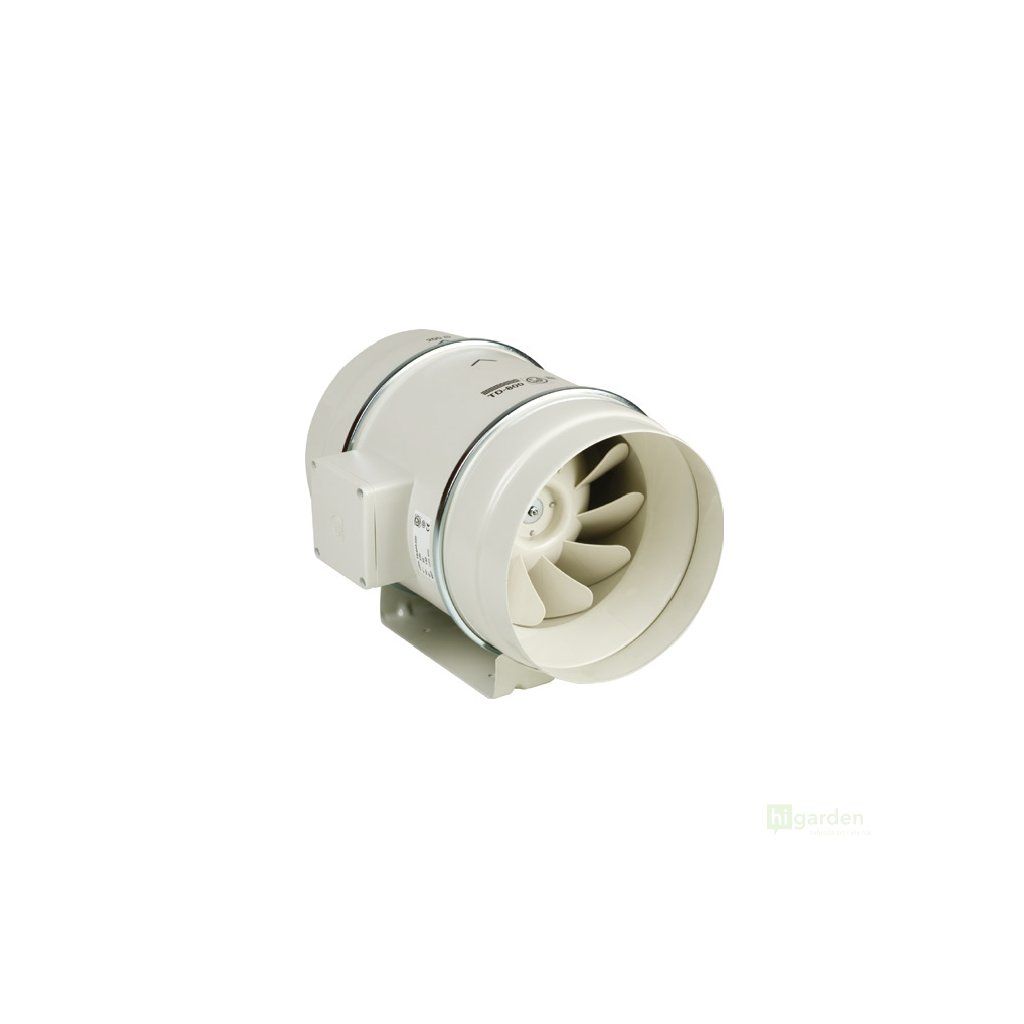

TD Mixvent 1000/250 3V tříotáčkový ventilátor

Detailní popis produktu

Skříň TD 1000 je vyrobena z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň se skládá z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Motory ventilátorů TD- 500 až TD-2000 mají trojí vinutí. U motorů s trojím vinutím (TD 500 – TD 2000) se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INT 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace).
Svorkovnice je umístěna na skříni ventilátoru, u některých typů obsahuje rozběhový kondenzátor.

Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

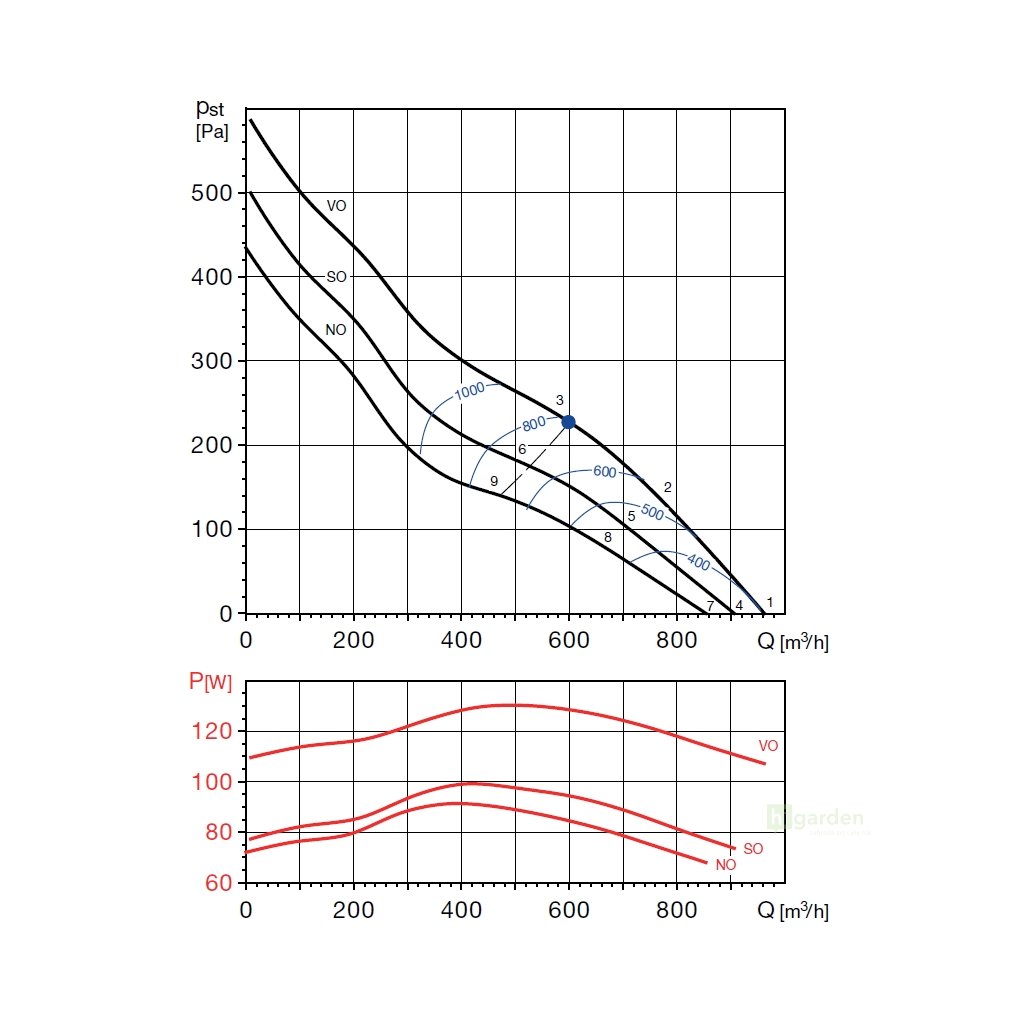

Parametry:
- průtok vzduchu: 960/910/850 m³/h
- otáčky: 2790/2620/2510 ot./min
- průměr potrubí: 250 mm
- výkon: 130/99/91 W
- napětí: 230V
- proud: 0,46/0,31/0,28 A
- krytí: IP44
- max. teplota: -20 až +60 °C

Návod k obsluze zde: návod TD
Katalog s informacemi o produktu: katalog TD

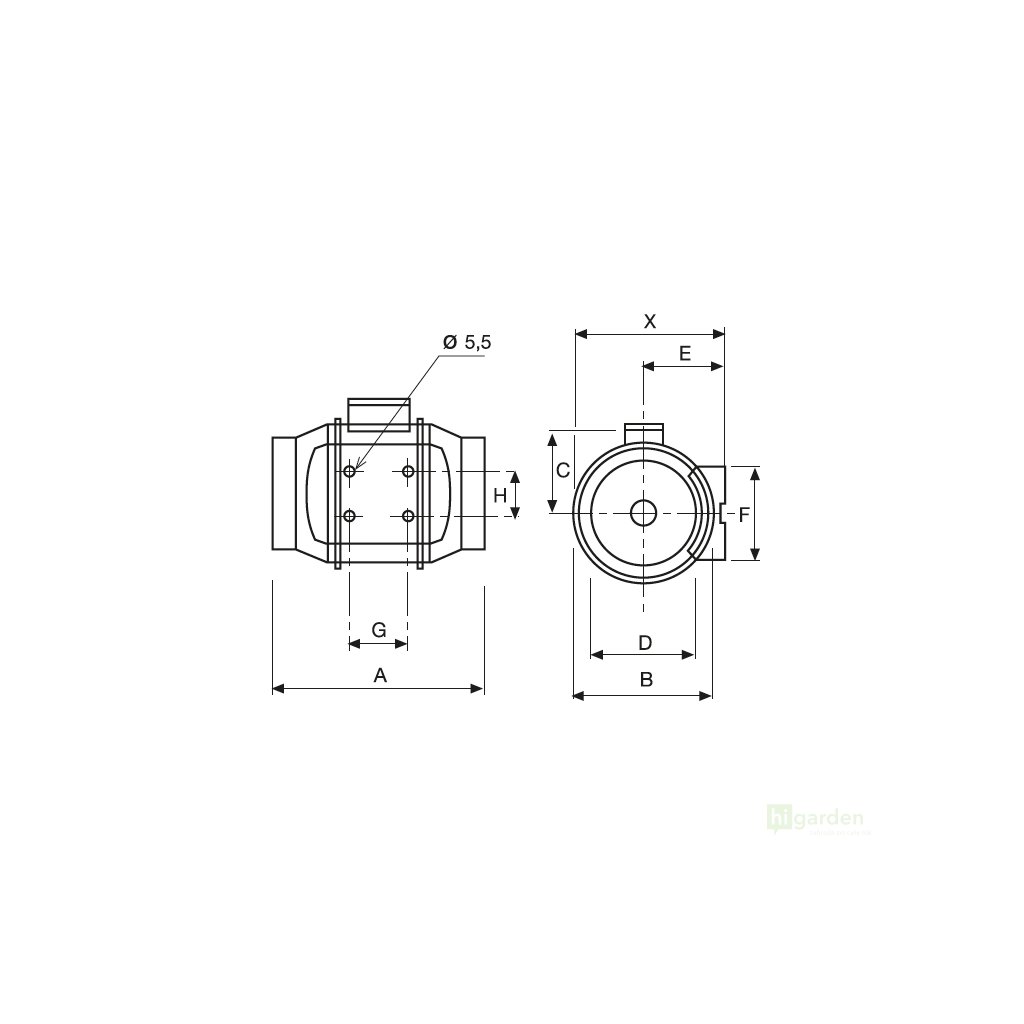

Rozměry (v mm):

*nákres ventilátoru naleznete ve fotogalerii
